SF2613

芯片描述

SF2613是一種通用單芯片LCD驅動電路，可驅動144段字符或圖形。能和大多數微處理器/微控制器兼容，并通過雙線總線通訊。主要應用于驅動點陣式LCD顯示屏。

芯片特點

○ 工作電壓 2.5V～5.5V   ○ 液晶驅動輸出：Common 輸出4線，Segment 輸出36線
○ 內置顯示RAM 容量：36*4=144bit   ○ 雙線總線接口（SCL,SDA）
○ 內置振蕩電路   ○ 內置液晶驅動電路：1/4 duty，1/2、1/3偏置可選
○ 內置 Buffer AMP   ○ 低功耗設計
○ 內置等待模式   ○ 內置上電復位電路
○ 內置閃爍功能   ○ 封裝形式：TSSOP48 / LQFP48

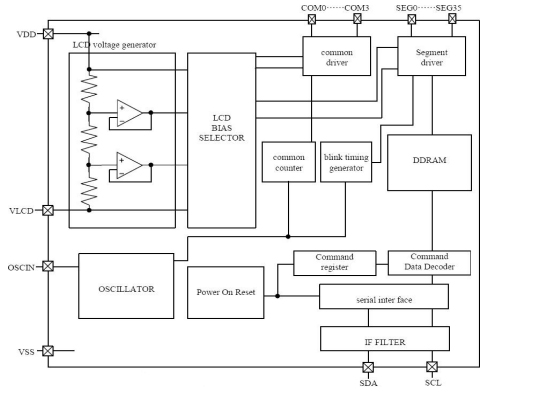

芯片框圖
